TOE-GN/GA/GI＆TOE-MN/MA/MIシリーズ

熱媒油用渦巻タイプポンプ。
メカニカルシールポンプとマグネットポンプを６種類のバージョンで、各々２種類の
ベアリングブラケット仕様で提供します（３６０＆４７０）

公称圧力

材質

吸引

吐出



PN 16

グラファイト鋳鉄

５０Ａ−１００Ａ

３２Ａ−８０Ａ



メカニカルシールバージョン

タイプ

TOE-GN
TOE-GA
TOE-GI
寸法適合 EN 733
X
-
-
ケーシング寸法 EN 733
X
X
-
ポンプ能力設定 EN 733

X
X
-
ベースプレート式
X
optionally
-
ポンプモーター一体型
-
X
X
インライン設計
-
-
X
最大流量 (2900 1/min)
200m3/h
70m3/h
最高揚程(2900 1/min)
95m
60m
最大流量(3500 1/min)
210m3/h
85m3/h
最高圧力(3500 1/min)
110m
88m
媒体最高温度
清水 160 ℃、熱媒油 350 ℃

マグネットポンプ、シールレスバージョン

タイプ

TOE-MN
TOE-MA
TOE-MI
ケーシング寸法 EN 733
X
X
-
ポンプ能力設定 EN 733

X
X
-
ベースプレート式
X
optionally
-
ポンプモーター一体型
-
X
X
インライン設計
-
-
X
最大流量 (2900 1/min)
200m3/h
70m3/h
最高揚程(2900 1/min)
95m
60m
最大流量(3500 1/min)
210m3/h
85m3/h
最高圧力(3500 1/min)
110m
88m
媒体最高温度

熱媒油 350 ℃

特殊バージョン

耐熱混合品熱媒 400℃

（ご要望により）

可能サイズ: TOE-GN/GA/MN/MA

ベアリングブラケット 360

32-160
32-200
32-250
ベアリングブラケット 470
40-160
40-200
40-250

50-160
50-200
50-250

65-160
65-200
65-250

80-160
80-200
80-250

可能サイズ: TOE-GI/MI （インラインタイプ)

ベアリングブラケット 360

-
-
-
ベアリングブラケット 470
40-160
40-200
-

-
50-200
-

-
65-200
-

-
-
-

特徴





・各部品の互換性あり

・ＴＯＥ−ＧＮ／ＧＡ／ＭＮ／ＭＡシリーズはケーシング互換性あり

・ＴＯＥ−ＧＩ／ＭＩシリーズはケーシング互換性あり

・合成油等の低粘度熱媒体でも輸送可能

・耐摩耗性のあるインぺラー、ケーシング

・ベアリングは潤滑性の良いＳ−ＳiＣを採用

・耐歪性のケーシングカバーを採用



メカニカルシールポンプ

・メカニカルシールハウジングはガス泡の発生を防止する渦巻き

調節機能付き

・追加コスト無くクエンチ機能取り付け可能



マグネットポンプ、シールレス

・マグネット分離キャンとベアリングは幅広く取りそろえ、磁力ロスを

最小限に抑え効 率運転

・磁力トルクは　５００Ｎｍまで可能



主な用途





・プラスチックス成型用金型温度調節機、ダイキャスト温調機、

ベーキングオーブン、大型フライヤー装置、食用オイル生産、

肥料生産装置等

・ゴム成型加熱装置、カレンダー装置、レザー溶融装置

・塗料、顔料、ラッカー等の撹拌混合加熱装置

・固定タンクＦＰＳEプラットフォーム、タンカ―

・木材、パルプのプレスライン加熱

・板ガラス生産ライン

・ソーラーパワー装置、ＯＲＣプロセス


=　スペック製品一覧へ戻る　=

高温媒体用マグネットポンプ（渦巻タイプ）
TOE-GN/GA/GI＆TOE-MN/MA/MIシリーズ

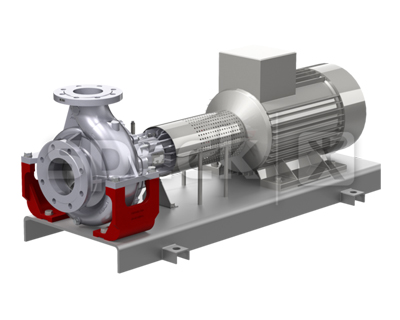

TOE-GN

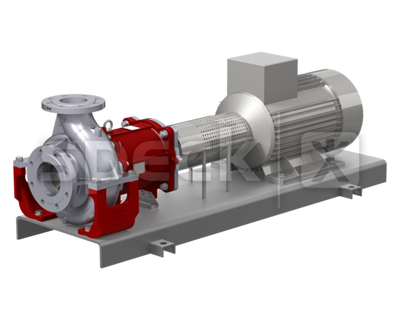

TOE-MN

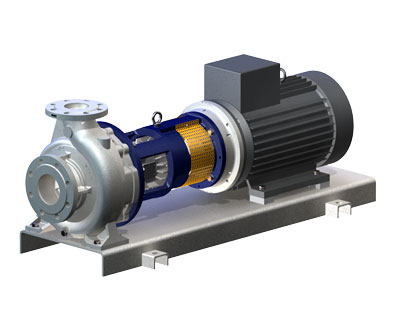

TOE-GA

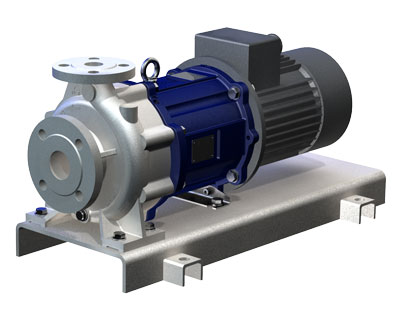

TOE-MA

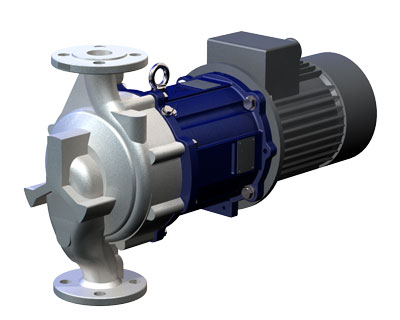

TOE-MI
TOE-MN

性能図

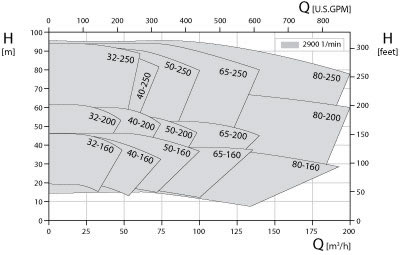

TOE-GN/GA/MN/MA 50Hz

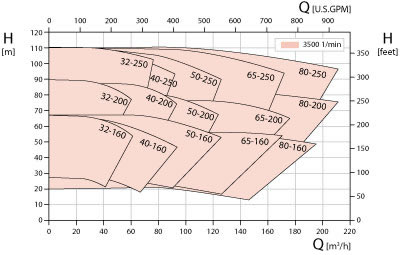

TOE-GN/GA/MN/MA 60Hz

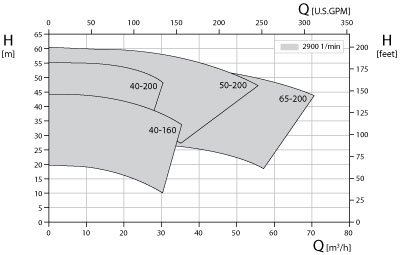

TOE-GI/MI 50Hz

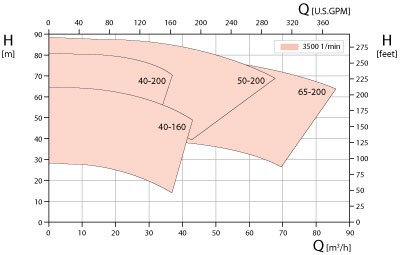

TOE-GI/MI 60Hz
